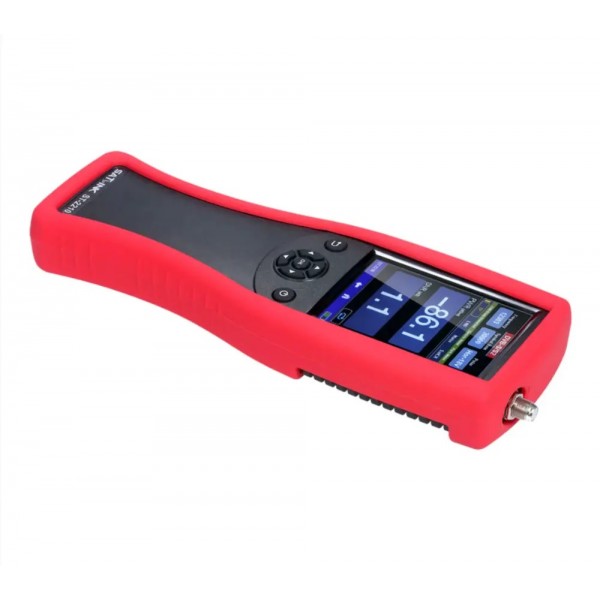

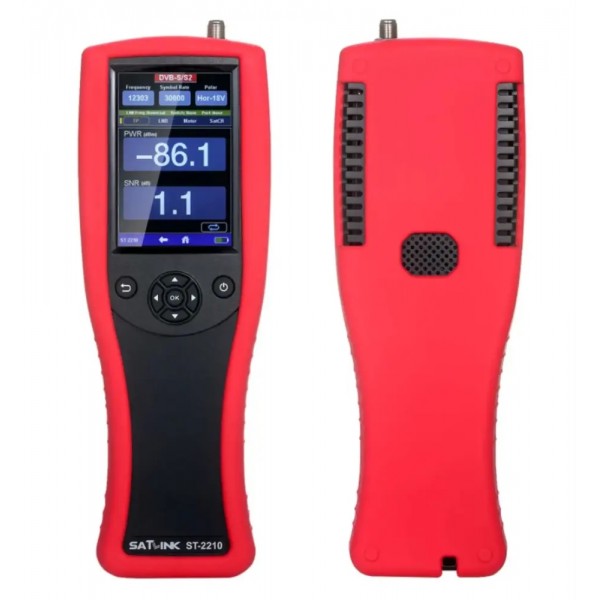

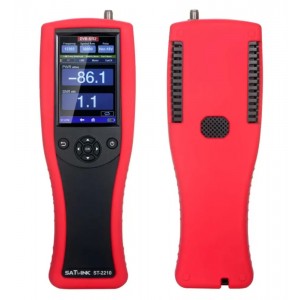

DVB-S / S2 HD уред за настройка на цифрова сателитна телевизия, с 4-инчов сензорен LCD дисплей.

Незабавно улавяне и проследяване на сателитни сигнали и местоположения, с показване в реално време на параметрите за качество на сигнала.

Този сат-файндър е уникално устройство за обработка на сигнали с двоен двигател и RF процесор. Висока скорост и висока прецизност за улавяне на спектъра в реално време.

Сравнение на кривите на спътниковия спектър, Диаграма на съзвездието с висока прецизност, вграден висококачествен процесор за данни, вградени дисплейни сигнали на MER / BER / LEVEL / CN, оптимизиран индикатор за сила и качество на сигнала.

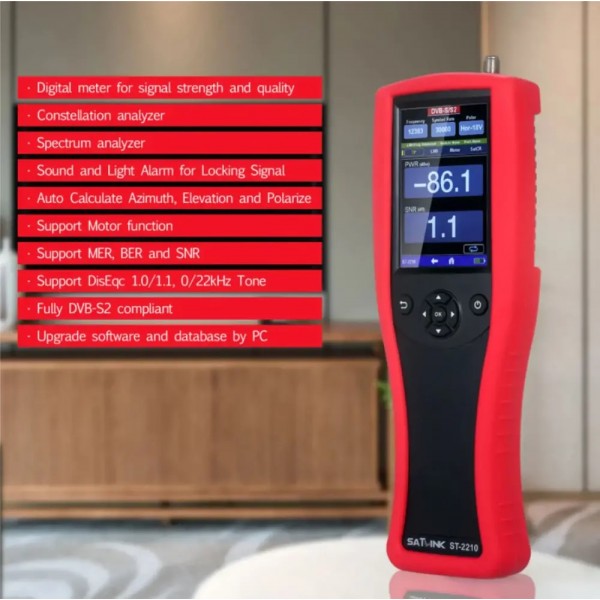

• Поддържа DVB-S / S2, QPSK / 8PSK / 16APSK / 32APSK, ACM / CCM
• Поддържа DisEqC 1.0 / 1.1 / 1.2, USALS
• Поддържа функция Мотор
• Поддържа MER, BER и SNR
• Мощен контрол на LNB захранването

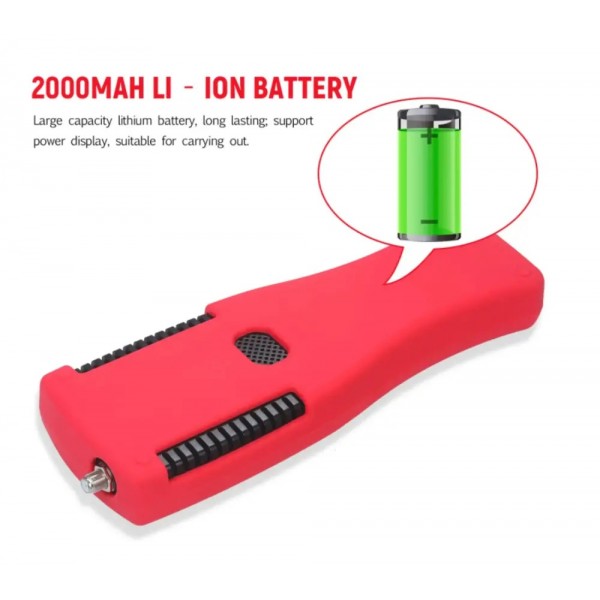

Уред за намиране на сателитен сигнал с дълготрайна литиево-йонна батерия:
2000 mAh, с голям капацитет, подходящ за професионална работа и дълги работни часове.

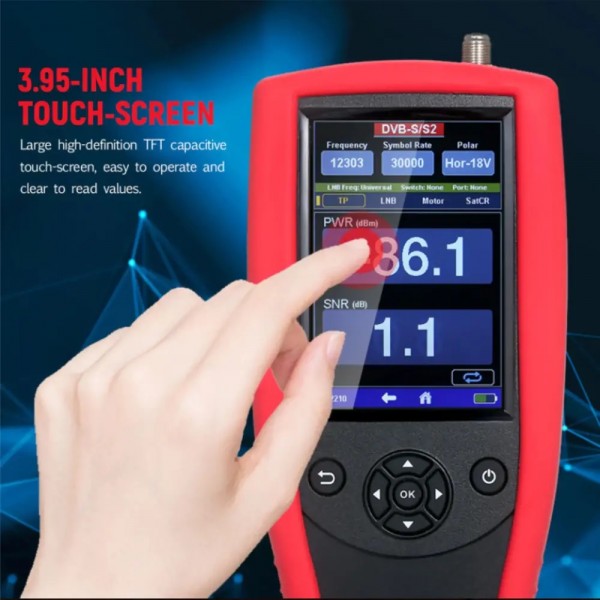

3,95-инчов сензорен екран:
Голям TFT капацитивен сензорен екран, с висока разделителна способност, лесен за работа, с ясно четими стойности.

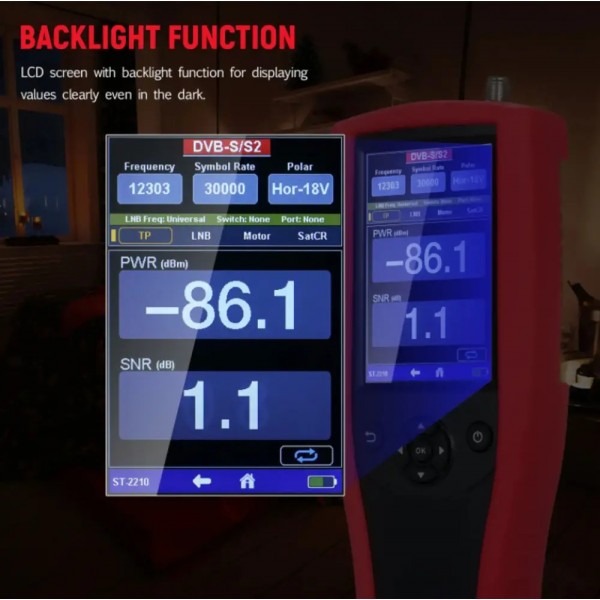

Функция за подсветка:
LCD екран с функция подсветка, за ясно показване на стойности дори на тъмно.

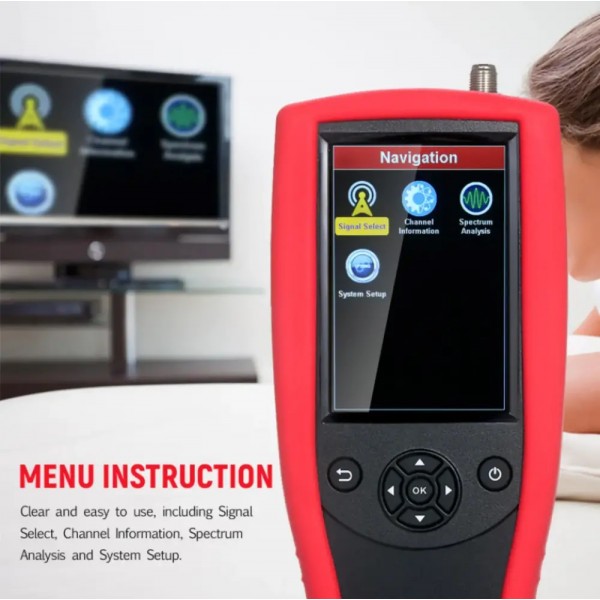

Изчистено и лесно за използване меню:

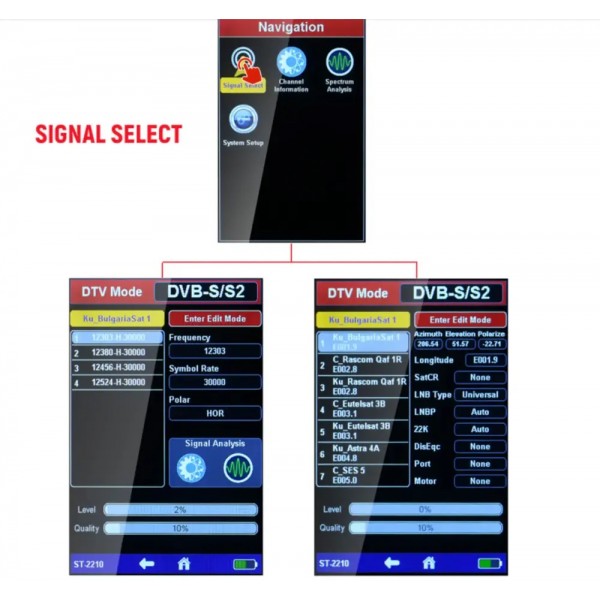

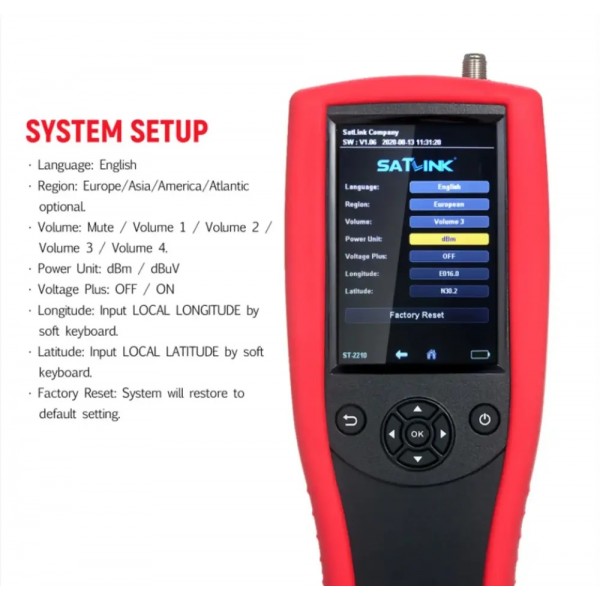

Избор на сигнал, информация за канала, анализ на спектъра и настройка на системата.

Обновяване на софтуера през компютър.

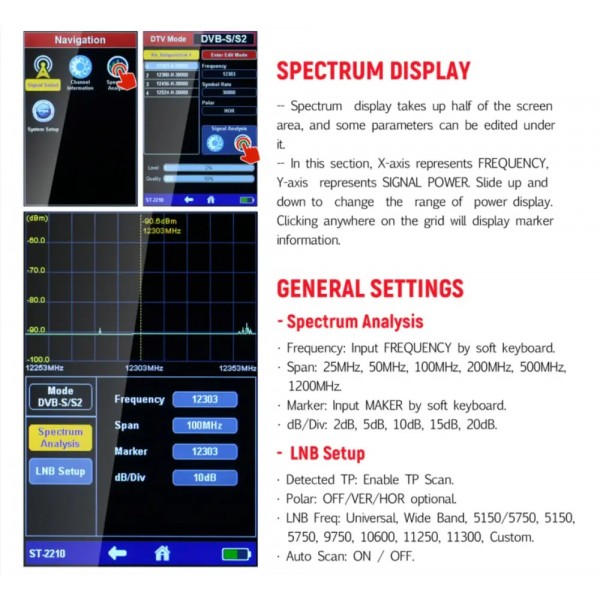

Дисплеят на спектъра заема половината от площта на екрана и под него могат да се редактират някои параметри.
В този раздел оста X представлява "Честота", а оста Y представлява "Мощност на сигнала". Плъзнете нагоре и надолу, за да промените обхвата на дисплея на мощността.
Щракването където и да е в решетката, ще покаже информация за маркера.



Общи характеристики:

Spectrum анализатор:

• Честота: Въвеждане на честота чрез мека клавиатура.

• Обхват: 25MHz, 50 MHz, 100MHz, 200MHz, 500 MHz, 1200MHz.

• Маркер: Въвеждане на маркер чрез мека клавиатура.

• dB / Div: 2dB, 5dB, 10dB, 15dB, 20dB.



LNB Настройка:

• Открит TP: Активирайте TP сканиране

• Полярен: OFF / VER / HOR по избор

• LNB Freq: Универсален, широколентов, 5150/5750, 5150, 5750, 9750, 10600, 11250, 11300, Ръчно

• Автоматично сканиране: ВКЛ. / ИЗКЛ

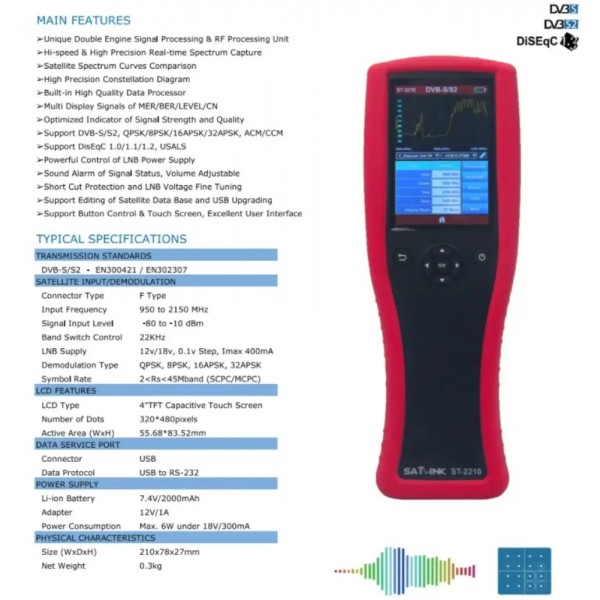

Спецификации:

• Стандарти за предаване: DVB-S / S2-EN300421 / EN302307
• Сателитен вход / демодулация

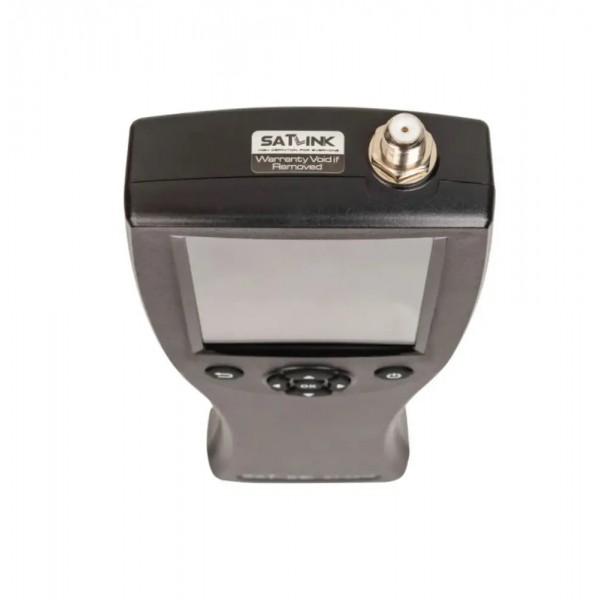

• Тип конектор: F тип
• Входяща  честота: 950 до 2150 MHz
• Ниво на входящия сигнал: - 80 до -10 dBm
• Контрол на лентовия превключвател: 22KHz
• LNB захранване: 12v / 18v, 0.1v step,  Imax 400mA
• Тип демодулация: QPSK, 8PSK, 16APSK, 32APSK
• Скорост на символите: 2
