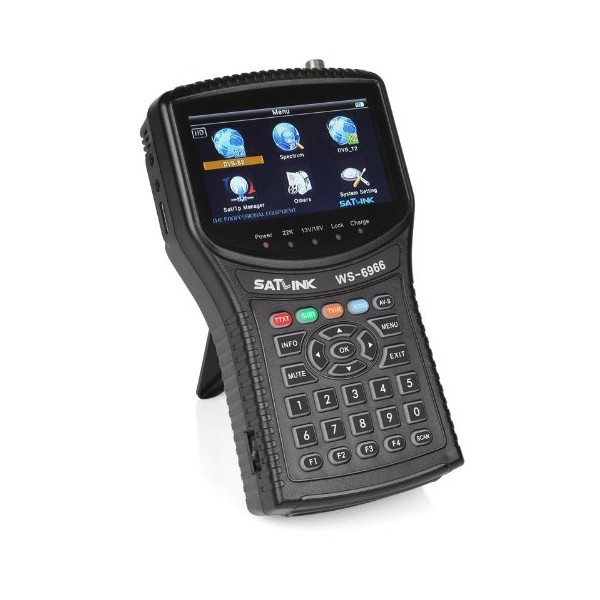

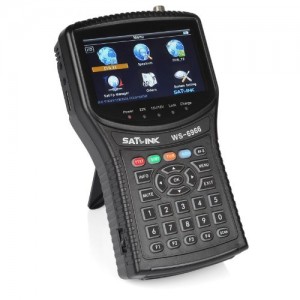

Satlink WS-6966 - DVB-S2 HD with Spectrum Meter

Професионален уред за настройка на сателитни системи
със спектрален анализатор

Описание

• TFT LCD екран с размер 4.3 инча поддържащ HD картина.
• Напълно DVB-S/DVB-S2, MPEG-2/MPEG4 съвместим.
• MPEG-2 / H.264 хардуерно декодиране.

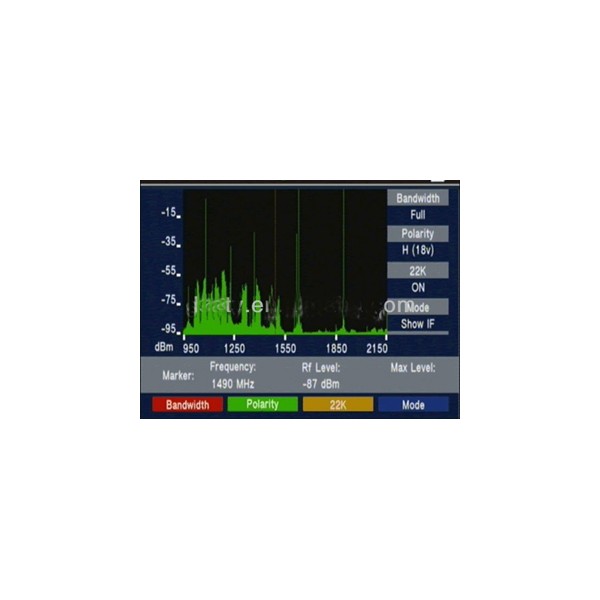

• ВГРАДЕН УЛТРА БЪРЗ СПЕКТРАЛЕН АНАЛИЗАТОР.

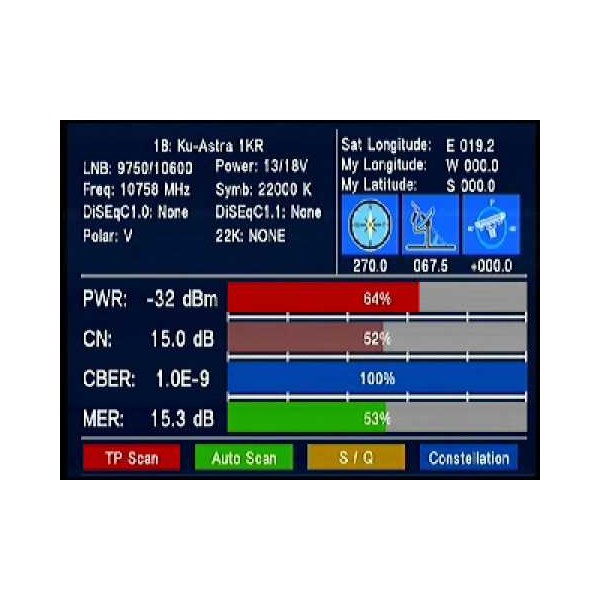

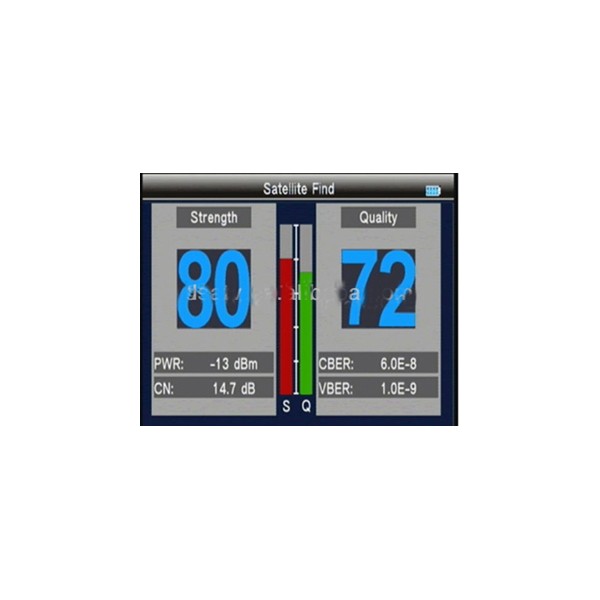

• Възможност за измерване на: силата на сигнала, качеството на сигнала, PWR, BER, MER и S/N.
• Възможност за ръчно, автоматично, BLIND и NIT сканиране на програмите.
• Възможност за сортиране, заключване или триене на сканираните програми.
• Звукова и светлинна сигнализация при засичане на сигнала.
• Възможност за автоматично изчисляване на азимута и ъгъла на елевацията.
• Поддръжка на DiSEqC 1.0, 1.1, 1.2.
• Поддръжка на USALS.
• Захранване на конвертора: 18/13V (Max 400 mA).
• Светлинен индикатор за състоянието на уреда.
• Светлинен индикатор за 13/18 волта.
• Светлинен индикатор за 22 KHz.
• Светлинен индикатор за откриване на сигнал.
• Светлинен индикатор за зареждане.

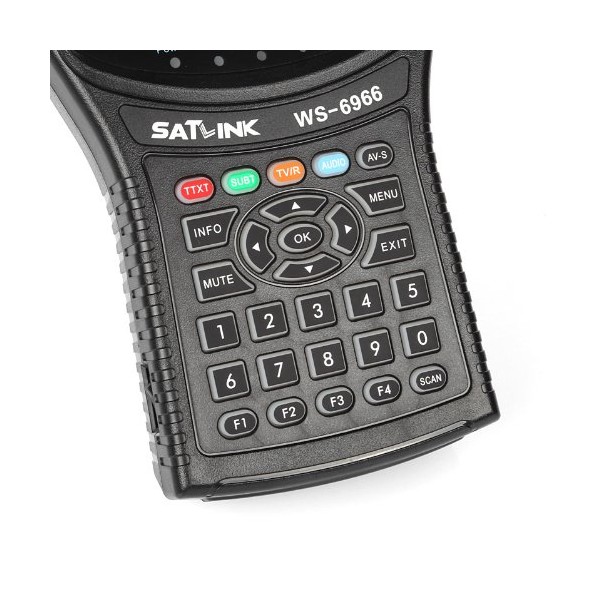

• Много удобна светеща клавиатура за работа на тъмно.

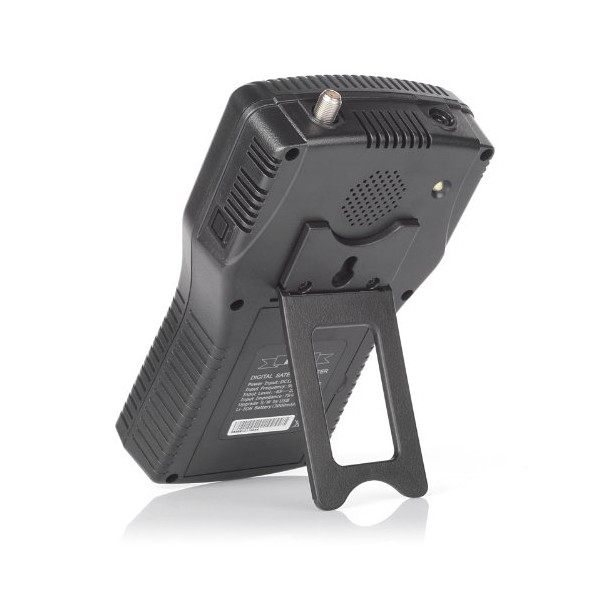

• Вградено фенерче (на гърба на уреда) за работа на тъмно.
• Аудио/видео вход и изход за връзка с външни устройства.
• HDMI изход за връзка с телевизор (версия 1.3).
• Вграден високоговорител.
• Вградена литиево-йонна батерия 7.4V/3000 mAh.

Подробно описание:

Сателитен тунер (DVB-S/DVB-S2) :

    Входящ конектор: F-тип, IEC 169-24, женски.
    Честотен обхват: 950 MHz ~ 2150 MHz.
    Входящо съпротивление: 75 Ω .
    Ниво на сигнала: -65 ~ -25 dBm.
    Захранване на конвертора: 13/18 VDC, max. 400 mA.
    Смяна на обхватите: (22±2) KHz, (0.6±0.2) V.
    DISEqC управление: Ver. 1.0 / 1.1 / 1.2  съвместим.
    Демодулация: QPSK / 8PSK.
    Входящ симбол рейт: 2 ~ 45 Ms/s (QPSK of DVB-S), 2 ~ 45 Ms/s (QPSK of DVB-S2).
    FEC декодер: 1/2, 2/3, 3/4, 5/6 and 7/8 с ограничение K=7 (DVB-S), 1/2, 2/3, 3/4, 3/5, 4/5, 5/6, 8/9, 9/10 (DVBS2).
    Тип на демодулацията: QPSK и 8PSK.

Аудио/видео декодиране:

    Видео декомпресия: MPEG-2 MP@HL, MPEG-1 декодиране, MPEG-4 ASP@L5HD резолюция, H.264 MP&HP@L4, HW JPEG декодиране.
    Поддържани формати: 4:3 LB, 4:3 PS, 16:9 LB, 16:9 FIT.
    Поддържани резолюции: 576i, 576p, 720p/50Hz, 1080i/50 Hz, 1080p/50 Hz.
    Аудио декомпресия: MPEG-1 Layer I/II,MPEG-2 Layer I/II.
    Аудио режими: стерео, моно и R/L.

Основен процесор и памет:

    Основен процесор: NOVATEK 78326SU- 32 RISC CPU.
    Работна честота на процесора: 550 MHz / 850 DMIPS.
    SDRAM памет: DDR3 1Gbit.

Видео екран:

    TFT TRANSMISSIVE LCD екран с размер 4.3 инча поддържащ HD картина.
    Брой точки: 480 X 272 (RGB).
    Големина на екрана (WxH): 95.04 mm X 53.86 mm.
    Поддържани формати: 4:3 LB, 4:3 PS, 16:9 LB, 16:9 FIT.
    Поддържани резолюции: 576i, 576p, 720p/50Hz, 1080i/50 Hz, 1080p/50 Hz.

Входове и изходи:

               Сателитен вход:

    Вход за сателитна антена: F-тип, IEC 169-24, женски.

               AV вход:

    Тип на конектора: 3.5 mm жак.
    Видео вход: CVBS.
    Аудио вход: стерео или моно ляв/десен канал.

               AV изход:

    Тип на конектора: 3.5 mm жак.
    Видео изход: CVBS.
    Аудио изход: стерео или моно ляв/десен канал.

               HDMI изход:

    Цифров аудио видео изход: HDMI Вер. 1.3.

               Сервизен порт:

    Тип на конектора: USB.
    Използван протокол: USB 2.0.
    Поддържани файлови системи: NTFS, FAT32 и FAT16.
    Поддържани файлове: Wma, mp3, mp4, avi, jpg, jpeg, bmp, img.

                Захранване:

    Тип на захранването: външен адаптор.
    Входящо напрежение: 100~240 VAC, 50/60 Hz.
    Изходящо напрежение: DC 12V / 1.5 A.
    Тип на батерията: Li-Ion
    Напрежение на батерията: 7.4 V.
    Капацитет на батерията: 3000 mAh.
    Консумация: Max.10 W.

                 Физически размери:

    Размер (W x H x D): 125 mm X 220 mm X 50 mm.
    Тегло (само на уреда): 0.580 Kg.
    Тегло (на комплекта с опаковката): 1.330 Kg.

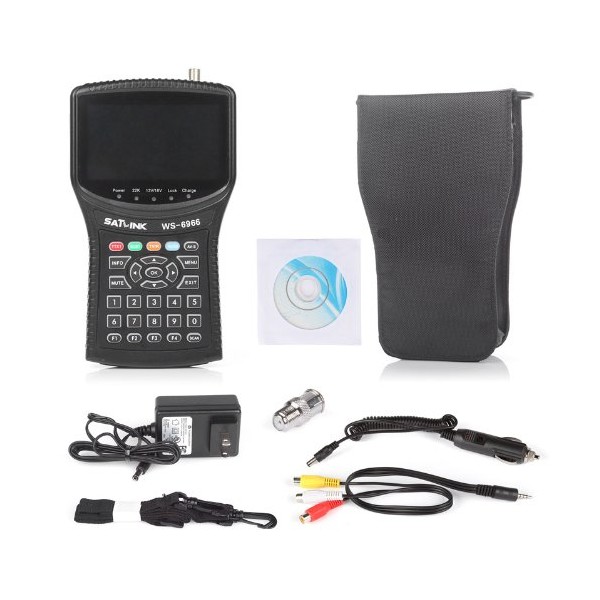

Комплектът включва:

1. Цифров уред за настройка
2. Ръководство
3. AV кабел
4. Кабел зарядно за кола
5. Захранващ адаптер
6. Калъф за уред
6. Дълга дръжка на калъф

Производител: SATLINK
